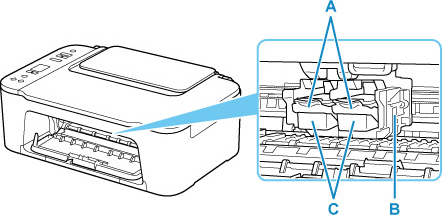

Vue de l'intérieur

A: Levier de verrouillage de cartouche d'encre

Sécurise la cartouche FINE installée.

B: Porte-cartouche FINE

Installez la cartouche FINE.

La cartouche FINE couleur doit être installée dans l'emplacement de gauche et la cartouche FINE noir dans l'emplacement de droite.

C: Cartouche FINE (cartouches d'encre)

Cartouche remplaçable dotée d'une tête d'impression et d'une cartouche d'encre.

Remarque

• Pour plus d'informations sur le remplacement d'une cartouche FINE, reportez-vous à la rubrique Remplacement d'une cartouche FINE.

Important

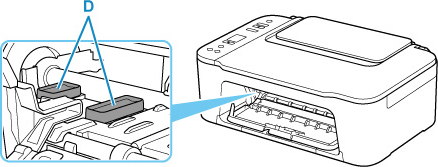

• La zone autour des pièces D peut être recouverte de projections d'encre. Cela n'affecte pas les performances de l'imprimante.

• Ne touchez pas les pièces D. Sinon l'imprimante risque de ne plus fonctionner correctement.
